電話医療機器のための高密度多層回路板

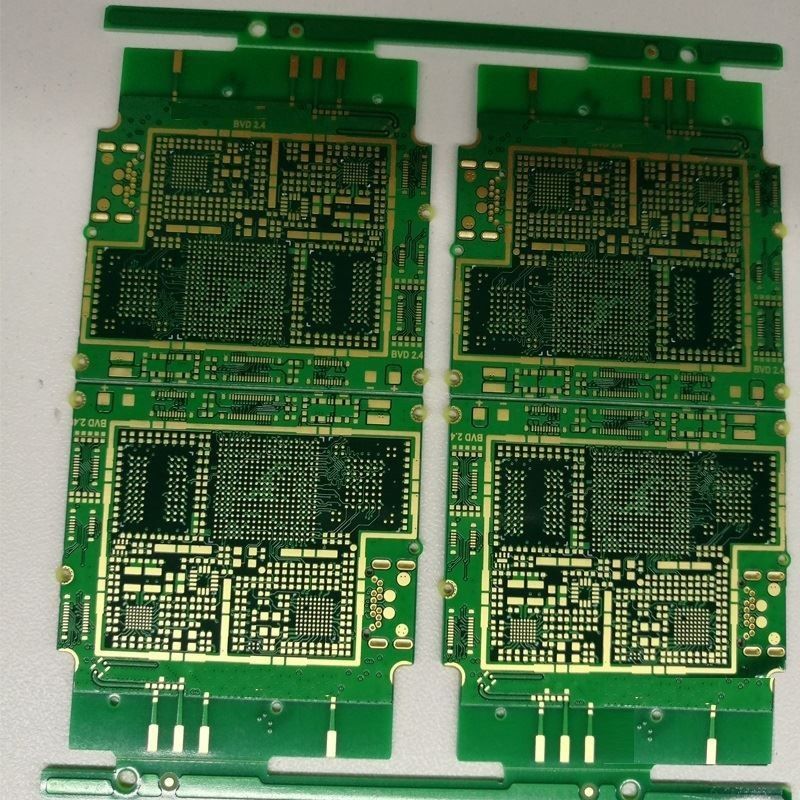

高密度多層印刷PCB 携帯電話用

最先端のPCB技術により,PCBの接続技術が向上し,HDI PCB は,以下の部分または全部を使用する印刷回路板として定義できます.盲目で埋葬された技術,高い信号性能,マイクロバイア,および組み込まれたPCBラミネーション.高密度インターコネクション (High-density Interconnection,HDI) は 20 世紀末に注目された PCB テクノロジーです伝統的なPCBよりも多くの利点があるため,その人気が急増しました.

HDI PCB の 利点

1.HDI PCBは,設計者がより小さなボードにより多くのコンポーネントを組み込むことを可能にするために,ボードの両側に埋めることができます.
2また,軍用機器,スマートフォン,医療機器,航空宇宙機器などの小型エンドユーザー製品におけるより高密度通信とコンピューティングも可能にします.
3.HDIPCBは,あなたが使用しているBGAとGFPパッケージが小さい場合,あなたのPCB設計で大量生産のポイントに到達すると,より信頼性の高い送信を保証します.HDI PCB は,従来の PCB テクノロジーと比較して,より密度の高い BGA と QFP パッケージを収納するスペースが多くあります..

取締役会スタッフ報告

中国PCBメーカー 深?? YUE TONG Electronicは,プロトタイプから中程度の生産量に特化した高速ターン印刷回路板メーカーです.重要なスケジュールを満たすための柔軟な生産ラインで 積極的なコスト削減を提供するために構築されています生産注文は1〜3週間で満たされます. 私たちの会社は承認UL証明書,ISO9001証明書,ISO14001証明書を取得しました.
