電子ソリューションのためのBGA多層PCBボード 0.2mm-3.0mm

電子ソリューションのためのBGA多層PCBボード 0.2mm-3.0mm

bga多層PCBボード

bga 多層PCB製造

0.2mm 多層PCBボード

起源の場所:

中国

ブランド名:

Yuetong

送信
引用を要求しなさい
製品詳細
PCB 材料:
Tg130,Tg135,Tg150,Tg170
板の厚さ:
0.2mm-3.0mm
銅の厚さ:
0.5-6 OZ
支払いと送料の条件
価格
negotiable
パッケージの詳細
カートンボックス
支払条件
ウェスタンユニオン,マネーグラム,T/T
製品の説明

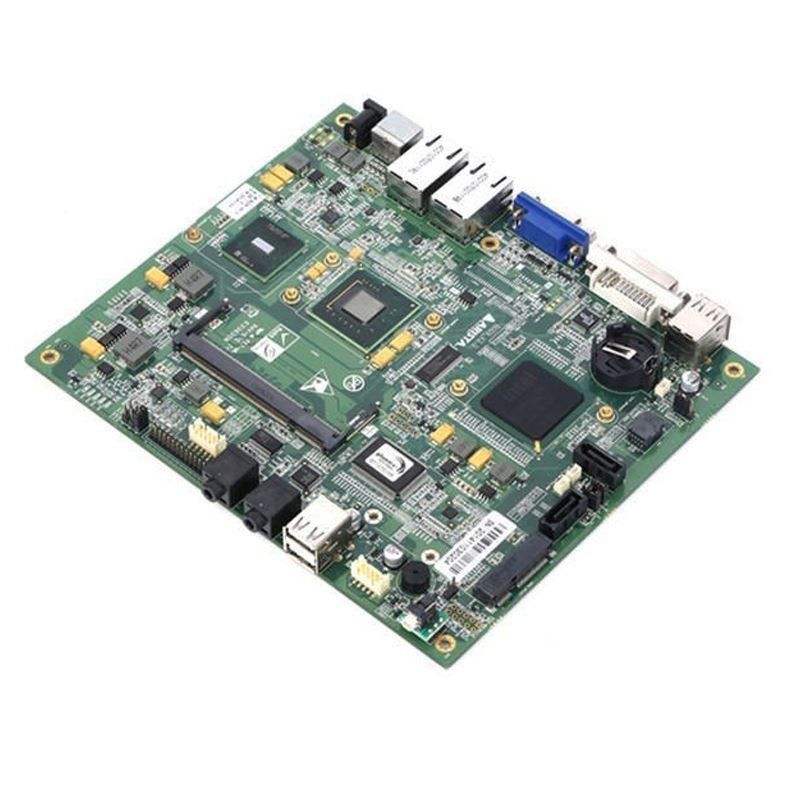

電子ソリューションのためのBGA多層PCBボード



BGA 電子ソリューションのための多層PCBボード 名称が示すように多層PCBは異なる層の組み合わせです複合設計されたPCBを作るために組み合わせられています多層PCBは層の数を増やし,したがって配線可能な面積を増やしています.板は,二重層 PCB を組み合わせて,電解液などの隔熱材料で分離して作られています



製品説明

深?? YUE TONG Electronicは,あなたのOEMPCBAプロジェクトのための信頼性の高いPCBメーカーです. 私たちは約9年間,世界中の顧客のためにPCB ((1〜28層PCB) を製造してきました.

表面仕上げのHASL,ENIG (浸透金),浸透チン,浸透銀などのPCBを提供することができます.



基本仕様

1.PCB材料:Tg130,Tg135,Tg150,Tg170

2板の厚さ:0.2mm~3.0mm

3銅の厚さ:0.5~6oz

4表面仕上げ:HASL (鉛のないおよび鉛付き),OSP,浸水金/チン,銀

5ソーダーマスクの色:緑,青,白,黒,黄色,赤など

6穴の大きさ7ミリ

73ミリ回路幅と空間

PCBは,マルチメディア,スマートホーム,IoT,セキュリティ電子機器,医療機器,高級消費者電子機器など,幅広い電子製品に使用できます.



多層PCBS の 利点
多層PCBは,単層または二層PCBよりもいくつかの利点があります.より高い密度があり,より大きな機能性,容量,速度を可能にします.電源 と 地面 の 層 が 正しく 配置 さ れ て いる なら,電磁 遮蔽 は 容易 な こと です広範囲にわたる配線を必要とせず,重量が少なくなります. サイズを小さくしてスペースを節約するのに役立ちます. 他のタイプのPCBよりも柔軟性が向上しています.



技術の発展とともに,多層PCBはますます完璧になり, より多くの分野で適用されます. 継続的な探索と開発を通じて,未来では,Yue Tongは,より多くの新しいスタイルを供給します..

迅速な回転PCBプロトタイプ製造サービス 低および中量の印刷回路板製造サービス特に,PCBのプロトタイプは, 100% 間に合っています..



ホットタグ: bga 電子ソリューションのための多層PCBボード, 中国,メーカー,サプライヤー, オーダーメイド, OEM,契約製造, ターンキーサービス, ワンストップサービス,医療機器のPCBA組立サービス,GPSPCB板組,アクセス制御システムセキュリティ回路板PCB,FR4多層PCB組,IOTGPSトラッカーPCB組,GPSトラッカー回路板組
